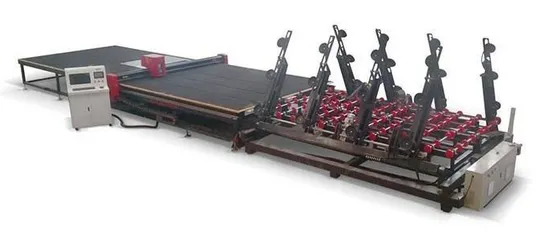

Ligne de table de découpe de verre CNC à rupture de chargement automatique

Informations de base.

Service après-vente	30 ans
La précision diagonale	≤ ± 0,30 mm/M
Accélération du pont de coupe	≥ 3,0 m/S²
Parallélisme linéaire	≤ ± 0,25 mm/M
Accélération des outils de coupe	≥ 6,0 m/S²
Précision de la tête de coupe	≤ ± 0,2 mm
Vitesse de l'outil de coupe	≥160 m/minute
Épaisseur du verre	3-19mm
Vitesse de transfert	0-40 m/min (réglable)
Cycle de chargement du verre	40-90 (réglable)
Taille minimale du verre	1500*1500mm
Taille maximale du verre	4200*2800mm
Forfait Transport	Récipient
spécification	coutume
Marque déposée	toyocc
Origine	Chine
Code SH	8464901100
Capacité de production	500 000 ensembles

Description du produit

Ligne de production de machine de découpe de verre entièrement automatique TYR-4228

Configuration des machines :
Machine de chargement de verre entièrement automatique TYR-4228Machine de découpe de verre CNC entièrement automatique TYR-4228Machine de casse de verre à coussin d'air TYR-4228
Spécifications des machines :
1. TYR-4228 Machine de chargement de verre entièrement automatique à double bras et à position unique1.1 Système d'équipement : cadre principal/système de fonctionnement/système de transfert/système d'adsorption sous vide/système de rotation mécanique/système de contrôle haute et basse pression/système de contrôle de programme1. 2 Composants mécaniques : 1) chaîne de roue tournante : type renforcé de haute précision 2) roue libre de transfert : PU 3) ventouse à vide : structure à double absorption 4) moteur de transfert/tournage : moteur Taiwan CPG 5) pompe à vide : PUXU (Sino-Allemagne )1.3 Éléments électriques. 1) Contrôleur PLC : Inovance 2) Transducteur : Inovance 3) Câble de commande : Câbles de commande blindés hautement flexibles 4) Contacteur : Schneider 5) Partie pneumatique : Taiwan Airtac, SMC1.4 Paramètre technique : 1) Taille maximale du verre : 4200*2800 Taille minimale du verre : 1500*1500 (côté gauche) 2) Épaisseur du verre : 3-19 mm 3) Cycle de chargement du verre : 40-90 s (réglable) 4) Vitesse de transfert : 0-40 m/min (réglable) 5) Profondeur maximale du rack : 700 mm 6) Poids de chargement : 900 kg 7) Quantité de bras sur un côté : 4 pièces 8) Quantité de ventouses sous vide sur chaque bras : 3 pièces 9) Bras de chargement : double bras 10) Position de travail : position unique 11) Puissance (installation) : 380V/50HZ 12) Puissance installée : 8KW 13) Air comprimé : 0,3Mpa-0,5Mpa 14) Pression de vide : -70 ~ -90Kpa 2. Informations techniques2.1 Introduction principale : Machine automatique de chargement de verre Avec structure de cadre très robuste, vide fiable conception du système avec dispositif d'aspiration venturi pour empêcher la chute du verre en cas de panne d'électricité. Les bras de chargement étaient entraînés par un moteur électrique. Composants certifiés de haute qualité pour garantir une fiabilité à long terme et une disponibilité facile des pièces de rechange. La conception modulaire permet de futures mises à niveau vers davantage de stations disponibles. 2.2 Description technique 1) Mode de tournage : tournage mécanique, vitesse rapide, fonctionnement régulier , chargement d'une épaisseur de verre de 3 à 19 mm. Assemblé avec une chaîne de transmission tournante à double ligne, pour garantir la sécurité et la fiabilité du processus de transmission. 2) Angle de braquage : réglable, de 95 à 98 degrés. 3) Profondeur du support : mécanisme rétractable de bielle spécial, la ventouse avance de 150 mm et la profondeur du support est de 700 mm, ce qui pourrait répondre à différents types de support en verre. 4) Système d'induction : deux ensembles de capteurs photoélectriques pour assurer un fonctionnement en toute sécurité. 5) Barre à rouleaux : mécanisme rétractable de bielle spécial, pour assurer le levage synchrone et séparer la pièce de verre en toute sécurité.6) Système d'aspiration : aspiration double couche introduite, forte absorption.7) Contrôle de la ventouse : Chaque tasse a une valve d'air séparée pour contrôler , choisissez la quantité de tasse de travail facilement et librement. 8) Système de levage et de chargement : soulevez le verre avant le chargement au cas où le verre serait endommagé à cause du collage.9) Système d'alarme : La machine est équipée de raccords d'alarme, d'un système d'auto-inspection et d'un bouton d'alarme rouge et vert. 10) Mode de fonctionnement : La machine dispose de deux types de modes de contrôle (automatisation et manuel) 11) Écran de fonctionnement : Interface à écran tactile LCD couleur 12) Paramétrage : La commande et la quantité de verre de chargement peuvent être définies automatiquement avec des informations numériques. 2. Machine de découpe de verre entièrement automatique TYR-42282.1 Paramètre technique : Taille maximale du verre : 4200*2800 Épaisseur du verre : 3-19 mm Poids brut : 2,5T2.2 Paramètre de coupe : Parallélisme linéaire : ≤±0,25 mm/m La diagonale précision : ≤±0,30 mm/m Vitesse du pont de coupe : 0-160 m/min Accélération du pont de coupe : ≥ 3,0 m/s² Vitesse de l'outil de coupe : ≥160 m/min Accélération de l'outil de coupe : ≥ 6,0 m/s² Vitesse de transmission par courroie : ≥ 40 m/ min Précision de la tête de coupe : ≤±0,2 mm2,3 Puissance : Puissance (installation) : 380 V/50 Hz Puissance installée : 8 kW Air comprimé : 0,6 Mpa2,4 Performances de l'équipement Cadre de l'équipement : garantir la précision et conserver la forme. Tablier de l'outil de coupe : la tête de coupe peut pivoter à 360 degrés. Plateau de table : panneau HDF Feutre : feutre, lisse et antistatiqueHuile de coupe : huile d'entrée pneumatique automatiquement, synchronisation de coupe et d'huileSystème de transfert : transfert synchronisé par courroie automatiquement. 2.5 Pièces mécaniques : Plateau de table : Support HDF : KHK Courroie de transfert : Barbieri Roue de coupe : Allemagne Bohle2.6 Pièces électriques : Interface Microsoft Windows Tension : 380V/50HZ, équipée d'un transformateur. Moteur : Moteur de serveur YASKAWA du Japon Commutateur d'approche : SN Carte de contrôle : Italie importée (correspondance avec le LOGICIEL OPTIMA de l'Italie) Pièces électriques principales : Relais IDEC du Japon, contacteur AC Schneider Vanne proportionnelle à air : Logiciel SMC2.7 du Japon Logiciel de découpe et d'optimisation importé d'Italie Logiciel d'optimisation peut correspondre aux systèmes ERP. Limitation de la position de coupe Calculer automatiquement la capacité Plus de deux mille bases de données de formes de coupe. (Soyez facile à utiliser) Correspond au logiciel de dessin AUTO CAD. Le logiciel d'optimisation peut être utilisé directement avec le logiciel de coupe. La fonction d'étalonnage automatique garantit la précision de la coupe. et stable. Ajustez automatiquement la pression de coupe lors de la coupe de formes différentes, pour garantir un effet de coupe rapide. La position d'origine automatique peut être recherchée et réglée. Entrée d'opération : clavier et souris, interface chinoise ou anglaise. Numérisation de forme : numérisation point à point de différentes formes, puis transfert dans un dessin CAO. Logiciel d'optimisation : combinez et commandez la taille de coupe avec désinvolture, obtenez la meilleure solution de coupe et améliorez l'efficacité de la coupe. Révision manuelle après optimisation qui améliore le taux d'utilisation de la coupe. Pression et vitesse optimisées : selon le motif, la ligne droite, la ligne courbe, le point de départ et le point final de courbe et de courbe ; la section d'accélération et la section de freinage, il peut ajuster la pression et la vitesse les plus appropriées. Base de données .Shape : la base de données est disponible pour différents types de formes.Optimisation de la forme : modifier la taille, faire pivoter, déplacer et combiner en douceur dans la base de données.Interface d'opération : interface chinoise ou anglaise, prend en charge de nombreux types de langues.Position de forage : préposition de la position de forage Protection de la tête de coupe : fonction de protection mécanique, évite les risques d'accident. Découpe de forme : coupe automatique de lignes droites et de lignes inclinées et de toutes formes. Courroie de transfert : courroie d'entraînement du moteur directement et transfert du verre de coupe dans la machine à briser. Protection de voyage : mécanique et double protection électrique, pour protéger une protection maximale en voyage. Réglage de la pression de coupe : tout réglage de la pression de coupe peut être ajusté directement par le clavier, pas besoin d'opération manuelle.3. Machine à briser le verre TYR-42283.1 Paramètre technique : Taille du plateau de table : 4200 × 2800 mm Hauteur du plateau de table : 900 ± 30 mm Quantité de ventilateur d'air : 1 pièce (commande de commutateur indépendante) 3.2. Composants principaux Surface du dessus de table : feutre de fibre et de laine Plateau de table : HDF Barre : 2 niveaux horizontaux 1 niveau vertical Liste des pièces de rechange : Welcome to Contact Us for A Quotation!
